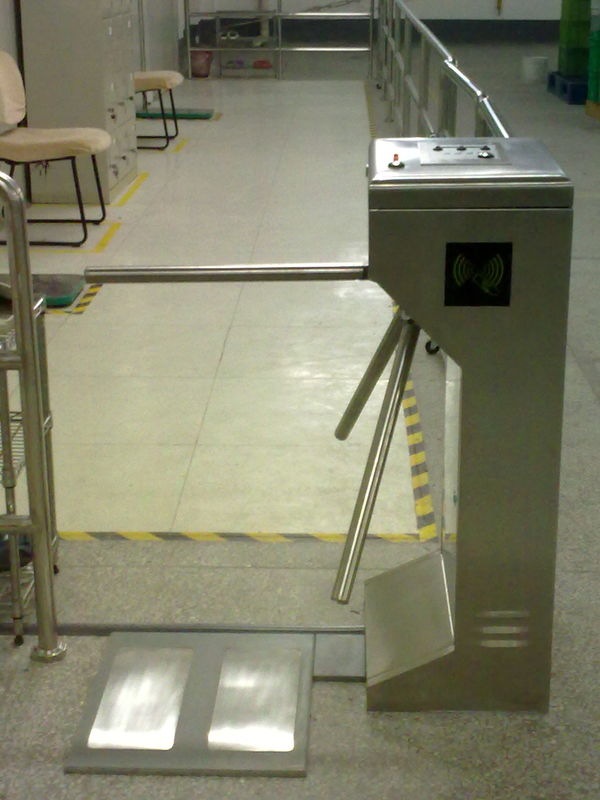

التلقائي ESD الباب الدوار 304 الفولاذ المقاوم للصدأ بوابات الحاجز الإلكترونية

I. الباب الدوار ترايبود

الأوصاف: يوفر الباب الدوار حاملًا ثلاثي القوائم أساسيًا للتحكم في الوصول بسلاسة وفعالية من خلال التشغيل الأساسي ، وكذلك منع الدخول والخروج غير القانونيين.الآلة جيدة التصميم ، مقاومة للصدأ ، متينة ويمكن أن تقاوم التدمير الخارجي.
1. قياسي عمودي ترايبود الباب الدوار

1.1 أنواع التكنولوجيا:
الإطار: 304 درجة من الفولاذ المقاوم للصدأ
المواصفات: 420 * 330 * 980 مم
الوزن: 45 كجم
طول الذراع: 510 ملم
الجهد المنطقي: 24 فولت
1.2دور:
1.2.1 ممشى فردي / مزدوج --- يتم التحكم فيه في اتجاه واحد أو كلاهما
1.2.2 يمكن أن يسمح إجراء القفل الصالح بمرور واحد في وقت واحد
يفتح عادةً - سيتم إلغاء قفل الجهاز عند تلقي إشارة صالحة
1.2.3 سيتم قفله تلقائيًا في حالة عدم اكتمال المرور عبر الباب الدوار خلال الوقت المحدد مسبقًا ، يمكن ضبط الوقت المحدد من خلال تغيير المعلمة.

1.2.4.إشارة الدوران: لا.
1.3تكوين الطوارئ:
سينخفض ​​الحامل ثلاثي القوائم تلقائيًا عن طريق انقطاع التيار الكهربائي أو باليد لتوفير ممر واضح للهروب في حالة الطوارئ
1.4الواجهة: منفذ قياسي واحد RS485 أو إشارة تبديل.
1.5يمكن اختيار إضافة لوحة التحكم مع العد والوظيفة الرقمية LED.

طريقة الحامل ثلاثي القوائم: استخدم اليد للضغط على الحامل ثلاثي القوائم ، ثم العودة إلى مكانه الأصلي.
1.6إشارة المرور:
سيضيء رمز الصليب الأحمر للإشارة إلى أن الوحدة غير متاحة للتمرير ، ويشير سهم أخضر إلى اتجاه التمرير المسموح به
1.7سرعة العبور: 20—30 شخص في الدقيقة
1.8بيئة العمل:
داخلي وخارجي
درجة الحرارة: -40 درجة تحت درجة إلى 70 درجة
1.9التطبيقات:
محطة / معرض / مطار / مترو أنفاق / حكومة / سوق وهلم جرا

2. تلقائي عمودي ترايبود الباب الدوار

2.1 أنواع التكنولوجيا:
الإطار: 304 درجة من الفولاذ المقاوم للصدأ
المواصفات: 420 * 330 * 980 مم
الوزن: 45 كجم
طول الذراع: 510 ملم
الجهد المنطقي: 24 فولت
2.2.دور:
2.2.1 ممشى فردي / مزدوج --- يتم التحكم فيه في اتجاه واحد أو كلاهما
2.2.2 يمكن أن يسمح إجراء القفل الصالح بمرور واحد في وقت واحد
يفتح عادةً - سيتم إلغاء قفل الجهاز عند تلقي إشارة صالحة
2.2.3 سيتم قفله تلقائيًا في حالة عدم اكتمال المرور عبر الباب الدوار خلال الوقت المحدد مسبقًا ، يمكن ضبط الوقت المحدد من خلال تغيير المعلمة.

2.2.4 مؤشر الدوران: يمكن أن يدور بزاوية 15 درجة للإشارة إلى التمرير.
2.3تكوين الطوارئ:
سينخفض ​​الحامل ثلاثي القوائم تلقائيًا عن طريق انقطاع التيار الكهربائي أو باليد لتوفير ممر واضح للهروب في حالة الطوارئ
2.4الواجهة: منفذ قياسي واحد RS485 أو إشارة تبديل.
2.5يمكن اختيار إضافة لوحة التحكم مع العد والوظيفة الرقمية LED.

طريقة الحامل ثلاثي القوائم: تلقائي
2.6.إشارة المرور:
سيضيء رمز الصليب الأحمر للإشارة إلى أن الوحدة غير متاحة للتمرير ، ويشير سهم أخضر إلى اتجاه التمرير المسموح به
2.7.سرعة العبور: 20—30 شخص في الدقيقة
2.8بيئة العمل:
داخلي وخارجي
درجة الحرارة: -40 درجة تحت درجة إلى 70 درجة
2.9التطبيقات:
محطة / معرض / مطار / مترو أنفاق / حكومة / سوق وهلم جرا

ثانيًا. iDS-610 - جهاز اختبار الحذاء وشريط المعصم ESD

• قادرة على الاختبار / التحقق من 500kOhm إلى 1000MOhm
• الدقة / التسامح ± 10٪
• الاختبار المتزامن لشريط المعصم والقدم اليسرى والقدم اليمنى
• اختبار الجهد 12 فولت
• الضميمة: غلاف من الفولاذ المقاوم للصدأ
• نقطة الاختبار ~ زر الفولاذ المقاوم للتخريب
• صفيحة القدم المعزولة بالماء / والدليل (يتم توريدها مع النظام)

• محول 15VDC (مرفق).الإدخال 220 ~ 250Vac ، 60Hz
• الميزات الأخرى لاختبار ESD:
  * لوحة LCD 2x20 لتسهيل التحقق / المعايرة
  * التحقق الرقمي / طريقة المعايرة
  * قابلة للترقية لتسجيل البيانات واستخدامات التحكم الأخرى

ثالثا.معرف أو قارئ IC

1. المواصفات:

بطاقة التعريف

التردد: 13.56 كيلو هرتز
DIM: الطول 85.6 مم × العرض 53.98 مم × السماكة 1.8 مم
المواد: قشرة صلبة = ABS ； غطاء فويل = بولي كلوريد الفينيل
اللون: أبيض ، أسود ، رمادي ، أزرق ، أصفر

متطلبات الطاقة: 5-16VDC عند 100 مللي أمبير ، يوصى باستخدام منظم خطي

الواجهة: Weigand

مدى القارئ: 5-10 سم

درجة حرارة التشغيل: -30 درجة مئوية إلى +60 درجة مئوية

رطوبة عملية: 5٪ -95٪ الرطوبة النسبية غير التكثيف

إشارة صوتية / بصرية: خرج إشارة أخضر وأحمر وجرس

وقت الاستجابة: أقل من 0.2 ثانية

طول الكابل: 250 مم

الوزن: 60 جرام

2. الأسلاك:

الأحمر: الطاقة 5-16 فولت

الأسود: قوة الأرض

أخضر: خرج ويجاند D0

أبيض: إخراج ويجاند D1

البني: تحكم LED أخضر

الأزرق: التحكم في الجرس

الأصفر: انتظر

وصف وظيفة LED / الجرس

وظيفة LED: لون LED عادة باللون الأحمر.يبدأ بوميضتين أخضرتين لتشغيل القارئ ويظل أحمر.عند وجود بطاقة تقارب RFID للقارئ ، سيومض مؤشر LED مؤقتًا باللون الأخضر ، مما يشير إلى أن القارئ قد قرأ البطاقة بشكل صحيح.عندما تكون إشارة التحكم LED نشطة ، يتغير مؤشر LED إلى اللون الأخضر.

وظيفة الصافرة: قم بتشغيل القارئ ، وسوف ينشط الصافرة مرتين.عند وجود بطاقة تقارب RFID للقارئ ، سيصدر صوت صفير قصير.يشير هذا إلى أن البطاقة تمت قراءتها بشكل صحيح من قبل القارئ.عندما تكون إشارة التحكم في الجرس نشطة ، سيصدر الجرس صوتًا حتى يتم تحرير خط التحكم في الجرس

وظيفة الانتظار: عندما يتم التأكيد على هذا السطر ، (جعله منخفضًا بواسطة HOST) ، سيقوم القارئ بتخزين بطاقة واحدة للقراءة مؤقتًا (تجاهل القراءات اللاحقة) حتى يتم تحرير السطر. (جعله مرتفعًا أو مفتوحًا)
