أنظمة دخول الباب الدوار ESD التلقائية

الفصل الأول ترايبود الباب الدوار

1. باب دوار أوتوماتيكي بالكامل

2. باب دوار نصف أوتوماتيكي

3. الميكانيكية ترايبود الباب الدوار



دور صأراميتر الفئة الأساسية	قضيب أوتوماتيكي لأسفل	رفع أوتوماتيكي للقضيب	وضع حاجز الأسطوانة مدفوعة	وضع إعادة الضبط	وظيفة التسجيل	عرض التمرير	مجموعة تمرير أحادية الاتجاه	الزحف ينذر بالخطر
اوتوماتيك كليا	√	√	محرك عزم الدوران	محرك عزم الدوران	√	√	√	√
ترايبود شبه أوتوماتيكي باب دوار	√	×	مقوة	الخريف	√	√	√	√
دون إعادة ضبط ميكانيكية تيripod الباب الدوار	×	×	القوى العاملة	الخريف	×	×	√	×



المعايير الفنية:

أنا. عمودي ترايبود الباب الدوار

الأوصاف: يوفر الباب الدوار حاملًا ثلاثي القوائم أساسيًا للتحكم في الوصول بسلاسة وفعالية من خلال التشغيل الأساسي ، وكذلك منع الدخول غير المشروع و

خارج.الآلة جيدة التصميم ، مقاومة للصدأ ، متينة ويمكن أن تقاوم التدمير الخارجي.

1- أنواع التكنولوجيا:
الإطار: 304 درجة من الفولاذ المقاوم للصدأ
المواصفات: 420 * 330 * 990 مم
الوزن: 40 كجم
طول الذراع: 510 ملم
مركز الآلة: محرك تكنولوجي جرماني مستورد
الجهد المنطقي: 24 فولت
2. الوظيفة:
2.1 ممشى فردي / مزدوج - يتم التحكم فيه في اتجاه واحد أو كلاهما
2.2 يمكن إجراء قفل صالح يسمح بمرور واحد في وقت واحد
يفتح عادةً - سيتم إلغاء قفل الجهاز عند تلقي إشارة صالحة
2.3 سيتم قفله تلقائيًا إذا لم يكتمل المرور عبر الباب الدوار خلال الوقت المحدد مسبقًا ، يمكن ضبط الوقت المحدد من خلال تغيير المعلمة
3-تكوين الطوارئ:
سينخفض ​​الحامل ثلاثي القوائم تلقائيًا عن طريق انقطاع التيار الكهربائي أو باليد لتوفير ممر واضح للهروب في حالة الطوارئ
4. الواجهة: منفذ قياسي واحد RS485 (يمكن إضافة واجهة)
5. لوحة تحكم مع العد والوظيفة الرقمية LED
6.ضوء المرور:
سيضيء رمز الصليب الأحمر للإشارة إلى أن الوحدة غير متاحة للتمرير ، ويشير سهم أخضر إلى اتجاه التمرير المسموح به
7- سرعة العبور: 20-30 شخص في الدقيقة
8. بيئة العمل:
داخلي وخارجي
درجة حرارة: -15 ℃ ~ 60 ℃

9. الموقع القابل للتطبيق: محطة مترو الأنفاق ، الأرصفة ، المواقع السياحية ، المعارض ، قاعة السباحة ، منطقة الإقامة ، دخول الشركات وحضور الخروج ، حارس البوابة ، إدارة الشحن ، التحكم في الوصول الخاص.





ثانيًا. جسر دوار من نوع الجسر



الأوصاف: يوفر الباب الدوار حاملًا ثلاثي القوائم أساسيًا للتحكم في الوصول بسلاسة وفعالية من خلال التشغيل الأساسي ، وكذلك منع الدخول والخروج غير القانونيين.الآلة جيدة التصميم ، مقاومة للصدأ ، متينة ويمكن أن تقاوم التدمير الخارجي.
1- أنواع التكنولوجيا:
الإطار: 304 درجة من الفولاذ المقاوم للصدأ
المواصفات: 1200 * 280 * 980 مم
الوزن: 70 كجم
طول الذراع: 510 ملم
مركز الآلة: محرك تكنولوجي جرماني مستورد
الجهد المنطقي: 24 فولت
2. الوظيفة:
1.ممر فردي / مزدوج --- يتم التحكم فيه في اتجاه واحد أو كلاهما
يمكن أن يسمح إجراء القفل الصالح بمرور واحد في وقت واحد
3.عادة الفتح - سيفتح الجهاز عند تلقي إشارة صالحة
4. سيتم قفله تلقائيًا إذا لم يتم إكمال المرور عبر الباب الدوار خلال الوقت المحدد مسبقًا ، يمكن تعديل الوقت المحدد من خلال تغيير المعلمة
3. تكوين الطوارئ:
سينخفض ​​الحامل ثلاثي القوائم تلقائيًا عن طريق انقطاع التيار الكهربائي أو باليد لتوفير ممر واضح للهروب في حالة الطوارئ
4. الواجهة: منفذ قياسي واحد RS485
5. لوحة التحكم مع العد والوظيفة الرقمية LED
6.ضوء المرور:
سيضيء رمز الصليب الأحمر للإشارة إلى أن الوحدة غير متاحة للتمرير ، ويشير سهم أخضر إلى اتجاه التمرير المسموح به
7. سرعة العبور: 20—30 شخص في الدقيقة
8. بيئة العمل: داخلي / خارجي
9- درجة الحرارة: -15 ℃ ~ 60 ℃

10. الموقع القابل للتطبيق: محطة مترو الأنفاق ، الأرصفة ، المواقع السياحية ، المعارض ، قاعة السباحة ، منطقة الإقامة ، دخول الشركات وحضور الخروج ، حارس البوابة ، إدارة الشحن ، التحكم في الوصول الخاص.

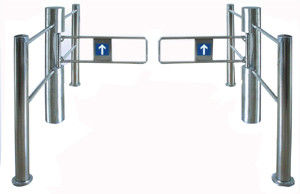

الفصل الثاني - باب دوار متأرجح

1. أرجوحة / ممر مواصفات الباب الدوار

1) يتم التحكم في اتجاهين / اتجاه واحد يتم التحكم فيه

2) مؤشر الاتجاه LED

3) سرعة التدفق:

أ) 50 شخص / دقيقة في وضع الافتتاح

ب) 30 شخص / دقيقة في وضع الإغلاق

4) إنذار صوت الغزو غير المشروع

5) وظيفة مكافحة الإضراب

6) حافظ على حالة الفتح / الإغلاق في حالة فشل مزود الطاقة



تحديد:



اختيارات:

1) الاتصال الجاف: DC12V ، 10mA

2) واجهة RS485

3) نبض إشارة الجهد ، أكثر من 100ms

4) الممر: ≤700mm

5) الطاقة: AC220V ، 50 هرتز

6) بيئة التشغيل: درجة الحرارة: -40 إلى 80

RH ≤90٪

7) الأبعاد: 1 ، 400 × 300 × 1 ، 000 مم

يمكن توصيل وحدات تحكم الوصول المختلفة مثل قارئ / كاتب IC / ID ، وحدة تحكم الزر ،

وحدة تحكم الباركود أو وحدة التحكم في الكود أو وحدة التحكم في بصمات الأصابع أو الكمبيوتر.



ثانيًا. مواصفات القطب الباب الدوار



1) يتم التحكم في اتجاهين / اتجاه واحد يتم التحكم فيه

ملاحظة: الباب الدوار اليدوي البسيط في اتجاه واحد فقط
2) مؤشر الاتجاه LED
3) سرعة التدفق:

أ) 50 شخص / دقيقة في وضع الافتتاح
ب) 30 شخص / دقيقة في وضع الإغلاق
4) إنذار صوت الغزو غير المشروع
5) وظيفة مكافحة الإضراب
6) حافظ على حالة الفتح / الإغلاق في حالة فشل مزود الطاقة

تحديد:
1) الاتصال الجاف: DC12V ، 10mA
2) واجهة RS485
3) نبض إشارة الجهد ، أكثر من 100ms
4) الممر: ≤700mm
5) الطاقة: AC220V ، 50 هرتز / AC110V ، 60 هرتز (اختياري)
6) بيئة التشغيل: -25 إلى 60 درجة ، RH ≤90٪
7) الأبعاد: ￠ 168 × 1050 مم

8.يمكن توصيل وحدات تحكم الوصول المختلفة مثل قارئ / كاتب IC / ID ، أو وحدة تحكم الزر ، أو وحدة التحكم في الرمز الشريطي ، أو وحدة التحكم في الكود ، أو وحدة التحكم في بصمات الأصابع ، أو الكمبيوتر

9. اللون: خيار

10. الموقع القابل للتطبيق: محطة مترو الأنفاق ، الأرصفة ، المواقع السياحية ، المعارض ، قاعة السباحة ، منطقة الإقامة ، دخول الشركات وحضور الخروج ، حارس البوابة ، إدارة الشحن ، التحكم في الوصول الخاص



الفصل الثالث -جناح / باب دوار مسطح.



سمات:

• تصميم حركة معقولة وموثوقة ، تشغيل سلس ، عمر خدمة طويل.
• فتح الجناح بسرعة كبيرة ، ومنع الذيل بشكل فعال ، وتحسين سرعة الوصول.
• بعد انقطاع التيار الكهربائي ، يفتح الجناح تلقائيًا ، مكونًا قناة شفافة.
• موجه مع اتجاه أضواء LED.
• اعتماد عدد من مجسات الأشعة تحت الحمراء ، لمنع الدخول غير المشروع إلى ممر المشاة ، لحماية المشاة بأمان وسلس عبر القناة.
• مانع الارتداد ، أحد المشاة الذين يدخلون القناة من الاتجاه المعاكس ، قم بإبلاغ الشرطة على الفور.
• مكافحة الذيل ، والكثير من الناس لمنع حالة عدم الترخيص.
• مع وظيفة إعادة الضبط التلقائي ، أي الحصول على إذن قفل بعد الوقت المحدد لا يوجد قفل ، الإلغاء التلقائي لهذه السلطة يعود إلى بوابات الجناح.
• مقاوم للماء ، واقي من الشمس ، وبارد ودرجات حرارة عالية.
• التثبيت بواجهة مخصصة ، متوافقة مع IC وبطاقات الهوية والبطاقات الذكية الأخرى.
• واجهة كهربائية خارجية موحدة وقياسية ، وجهاز قراءة وكتابة مع مجموعة متنوعة من أنظمة التكامل سهلة المفصلية.
• يمكن أن تمتد إلى أنظمة التعرف الآلي ، وتحقيق التحكم في الوصول ، والحضور ، والرسوم وغيرها من الوظائف.
• تتكامل مع أنواع القنوات الأخرى باستخدام المنتج.

• مواد الصندوق: ستانلس ستيل
• الهيكل الداخلي: هيكل فولاذي
• أبعاد الصندوق: انظر الرسم التخطيطي للمنتج
• قناة واسعة: انظر الرسم التخطيطي للمنتج
• مواد جناح الذراع: فولاذ مقاوم للصدأ ، أكريليك ، إلخ.
• الجهد الأساسي: DC24V.







• إشارة التحكم: تتابع إدخال إشارة.
• نصائح حول الإضاءة: حركة خضراء ، إنذار حظر التجوال.
• وظيفة ضوء مؤشر الطاقة: DC12V ± 5٪.
• السرعة السائدة: الوضع المفتوح عادة: 50 راكب / دقيقة.

الوضع المغلق عادة: 30 راكب / دقيقة.













• اقرأ مساحات التثبيت الأولى: 2
• مساحات تركيب لوحة التحكم: 2
• فتح البوابة ، وقت التخليص: 0.4 ثانية
• درجة الحرارة المحيطة: -15 درجة ~ 60 درجة
• الرطوبة النسبية: الرطوبة النسبية ≤90٪ ، غير جل

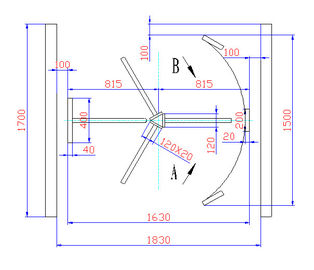

الفصل الرابع - باب دوار مرتفع بالكامل.

ارتفاع كامل / دوران الباب:



1.نموذج: CXT-Z170-1
يستخدم الباب الدوار تقنية التحكم في القيادة المتقدمة.يمكن أن ترضي

نمط بناء مختلف للوصول إلى متطلبات التحكم عن طريق تغيير التصميم في قدر كبير من النطاق.يتم استخدامه لحماية السلامة للمعدات الخارجية للمصنع ، والأرض الرياضية ، ومكان الترفيه ، والمنتزه ، وما إلى ذلك.

يتم استخدام الباب الدوار الدوار مع تصميم الدخول التلقائي ونظام كامل للغاية على نطاق واسع.يمكنه توصيل قارئ التحكم في الوصول ونظام تسجيل الدخول من أجل حظر الدخول غير المصرح به

2. بنية
2.1 الهيكل الرئيسي
استخدم معاملة خاصة غير القابل للصدأ.
2.2 هيكل السائق
يتم تجميع هيكل السائق لنظام التحكم ونظام القيادة والقفل الإلكتروني معًا.إنه صغير الحجم ، ضوضاء أقل ، صيانة مجانية.خاصتهالمستعلق أسلوب القيادة هو أسلوب ACEPLAS الجديد التعاون

تكنولوجيا.

2.3 محرك المحرك الرئيسي والتحكم
محرك القيادة هو محرك تيار مباشر بدون فرش.تقدم حجم المحرك والتحكم في القوة مكانًا في العالم.يستبدل نظام القيادة الأوتوماتيكي الأعلى دقة تحت قوة صغيرة محرك التيار المتردد تحت التحكم الحالي في محرك VVVF.

شخصيته الرئيسية هي الحجم الصغير ، طاقة الخرج الأعلى ، الضوضاء الأقل

صيانة مجانية ، أقل لحظة من الجمودالسيطرة ، أعلى دقة التحكم.هذا غير راضٍ عن محرك التيار المتردد الحالي.

يستخدم محرك التيار المباشر للبوابة الدوارة الكمية الرقمية للتحكم في تعديل PWM بواسطة عنصر القاعة ومشفّر محور الزيادة مع سرعة الضبط التلقائي وتحديد الموقع الدقيق.

3 طرق الجري:
1. دليل: * دفع بقوة * دفع مجاني
2-طريقة البدء / الإيقاف التلقائي
3.Auto مواصلة طريق الجري
4. سلامة تشغيل الطريقة (تحتاج قارئ المباراة ، نظام التحميل أو نظام تمييز الحيوان)



اختيار:
• تحت قوة التوقف ، يمكن فتح القفل اليدوي.

• يمكن إضافة قارئ ، هاتف داخلي ، آلة بيع تعمل بقطع النقود المعدنية وما إلى ذلك
• تركيب قطع غيار وصلات التمدد في غطاء الألمنيوم ；
• إصدار جهاز إشارة فحص مولد مع معدات مصدر طاقة عاجل ；
• وحدة التحكم في المسافة الطويلة أو لوحة التحكم (فتح ، إغلاق ، رفض) ；
• غطاء مقاوم للماء ；
• تركيب لوح تزيين وغطاء مضاد للماء ；
• قم بتركيب لوح السقف. استبدل أنبوب التسريب الغطاء المضاد للماء

(يمكن للعميل توصيل الأنبوب بنظام الصرف) ；
• تركيب الضوء.يمكن تثبيت العديد من العناصر على الغلاف.



البيانات الفنية للدوران الدوار:

الموديل: CXT-Z 170-1

• جهد الطاقة: 220 فولت
• جهد التحكم: 12 فولت
• الطاقة: 80 واط
• موصل الإدخال: توصيل إشارة تبديل نقطة
• درجة حرارة العمل: -40 درجة مئوية ---- 85 درجة مئوية
• العامل RH: 95٪
• مادة الهيكل: 202/304 فولاذ مقاوم للصدأ
• الوزن: 200 كجم
• الحجم: W1630 * D1450 * H2300MM

شخصية الوظيفة:

• بطاقة فرشاة ، تشغيل يدوي ، إرجاع تلقائي للمكان الأصلي.
• وصول واحد ، مزدوج

• في كل مرة يدور الباب الدوار 120 درجة

3 قطع من الباب الدوار تحافظ على حالة الإغلاق.





ارتفاع كامل المنعطف

• كتيب
• اوتوماتيك كليا
• نصف آلي
• ثلاثة أجنحة
• أربعة أجنحة

الوظيفة والمعلمات جدول التباين

معلمة الوظيفة الفئة الأساسية	تمرير التيار الكهربائي	قفل آلي	تدوير وضع القيادة الجناح	وضع إعادة الضبط	مجموعة التمريرات الحرة Sing-way
اساسي	√	√	القوى العاملة	القوى العاملة	√

تمرير التيار الكهربائي





















• قفل آلي
• تدوير وضع القيادة الجناح
• وضع إعادة الضبط
• مجموعة تمرير حرة أحادية الاتجاه

المعايير الفنية:

1. امدادات الطاقة: AC220 ± 10V، 50Hz

2. درجة حرارة بيئة التشغيل: -15 ℃ ~ 60 ℃

3. نسبي رطوبة: <95٪ ، غير كثيف

4. سرعة المرور: 30 شخص / دقيقة (البطاقة الممغنطة)

5. المحرك: 0.5NM / 24V (أوتوماتيكي بالكامل)

6. منفذ الإدخال: إشارة مستوى _12V أو نبض عريض> 100ms DC 12V إشارة النبض.

الحالي> 10mA

8. منفذ الاتصالات: معيار المعدات الكهربائية RS 485

9. تغطية الاتصالات: ≤ 1200m

10. المواد: SUS 304 أو مسحوق طلاء الفولاذ الطري

11. الوزن: حوالي 150 كجم

12. اللون: أي لون مخصص لل 13. لك أن تختار

13. الموقع القابل للتطبيق: محطة مترو الأنفاق ، الأرصفة ، المواقع السياحية ، المعارض ، قاعة السباحة ، منطقة الإقامة ، دخول الشركات وحضور الخروج ، حارس البوابة ، إدارة الشحن ، التحكم في الوصول الخاص
