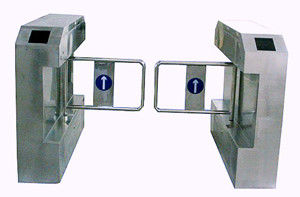

سوينغ أوتوماتيكي للأبواب الدوارة لتلميع مع مقاومة للانعكاس وهيكل من الفولاذ المقاوم للصدأ

سوينغ الأنظمة الأوتوماتيكية لتلميع الأبواب الدوارة مع التمرير المضاد للانعكاس وهيكل من الفولاذ المقاوم للصدأ

1. مواصفات الباب الدوار البديل التلقائي

1) يتم التحكم في اتجاهين / اتجاه واحد يتم التحكم فيه

2) مؤشر الاتجاه LED
3) سرعة التدفق:
أ) 40 شخص / دقيقة في وضع الافتتاح
ب) 25-30 شخص / دقيقة في وضع الإغلاق
4) إنذار صوت الغزو غير المشروع
5) وظيفة مكافحة الإضراب
6) حافظ على حالة الفتح في حالة فشل مزود الطاقة

تحديد:
1) الاتصال الجاف: DC12V ، 10mA
2) واجهة RS485
3) نبض إشارة الجهد ، أكثر من 100ms
4) الممر: ≤700mm
5) الطاقة: AC220V ، 50 هرتز
6) بيئة التشغيل: -25 إلى 60 درجة ، RH 90٪
7) الأبعاد: ￠ 168 × 1050 مم

يمكن توصيل وحدات تحكم الوصول المختلفة مثل قارئ / كاتب IC / ID أو وحدة تحكم الزر أو وحدة التحكم في الرمز الشريطي أو وحدة التحكم في الكود أو وحدة التحكم في بصمات الأصابع أو الكمبيوتر

8) التطبيقات:
محطة / معرض / مطار / مترو أنفاق / حكومة / سوق وهلم جرا

2. القارئ


2.1.التردد: 13.56 كيلو هرتز

DIM: الطول 85.6 مم × العرض 53.98 مم × السماكة 1.8 مم

المواد: قشرة صلبة = ABS ； غطاء فويل = بولي كلوريد الفينيل

اللون: أبيض ، أسود ، رمادي ، أزرق ، أصفر

متطلبات الطاقة: 5-16VDC عند 100 مللي أمبير ، يوصى باستخدام منظم خطي

الواجهة: Weigand

مدى القارئ: 5-10 سم

التردد: 122-128 كيلو هرتز

درجة حرارة التشغيل: -30 درجة مئوية إلى +60 درجة مئوية

رطوبة عملية: 5٪ -95٪ الرطوبة النسبية غير التكثيف

إشارة صوتية / بصرية: خرج إشارة أخضر وأحمر وجرس

وقت الاستجابة: أقل من 0.2 ثانية

طول الكابل: 250 مم

الوزن: 60 جرام

2.2 الأسلاك:

الأحمر: الطاقة 5-16 فولت

الأسود: قوة الأرض

أخضر: خرج ويجاند D0

أبيض: إخراج ويجاند D1

البني: تحكم LED أخضر

الأزرق: التحكم في الجرس

الأصفر: انتظر

2.3 وصف وظيفة LED / الجرس

وظيفة LED: لون LED عادة باللون الأحمر.يبدأ بوميضتين أخضرتين لتشغيل القارئ ويظل أحمر.عند وجود بطاقة تقارب RFID للقارئ ، سيومض مؤشر LED مؤقتًا باللون الأخضر ، مما يشير إلى أن القارئ قد قرأ البطاقة بشكل صحيح.عندما تكون إشارة التحكم LED نشطة ، يتغير مؤشر LED إلى اللون الأخضر.

وظيفة الصافرة: قم بتشغيل القارئ ، وسوف ينشط الصافرة مرتين.عند وجود بطاقة تقارب RFID للقارئ ، سيصدر صوت صفير قصير.يشير هذا إلى أن البطاقة تمت قراءتها بشكل صحيح من قبل القارئ.عندما تكون إشارة التحكم في الجرس نشطة ، سيصدر الجرس صوتًا حتى يتم تحرير خط التحكم في الجرس

وظيفة الانتظار: عندما يتم التأكيد على هذا السطر ، (جعله منخفضًا بواسطة HOST) ، سيقوم القارئ بتخزين بطاقة واحدة للقراءة مؤقتًا (تجاهل القراءات اللاحقة) حتى يتم تحرير السطر. (جعله مرتفعًا أو مفتوحًا)

3. نظام التحكم في الوصول

تحكم الوصول إلى باب شبكة TCP / IP

تعتمد وحدة التحكم في الوصول إلى باب شبكة TCP / IP على بروتوكول اتصال TCP / IP ، والذي يستخدم كبلًا ضوئيًا للشبكة لنقل بيانات معلومات التحكم في الباب.يحتوي على منفذ اتصال إنترنت مدمج على لوحته الرئيسية ويمكن توصيله بجهاز التوجيه أو المحور مباشرة من خلال كابل الشبكة.

من خلال شبكة TCP / IP ، يمكن لنظام التحكم في الوصول إلى الباب إدارة الأبواب في نفس الشبكة المحلية ، أو شبكة WAN كبيرة ، أو على الإنترنت.في الواقع ، يمكن تخصيص عنوان IP لكل لوحة رئيسية للتحكم في الوصول حتى يتمكن البرنامج من زيارته وإدارته بشكل فردي.للتحكم في الإنترنت ، تعتمد تقنية DDNS (خدمة اسم المجال الديناميكي) للتحكم المريح والفعال عبر الإنترنت ، من خلال تقنية DDNS المدمجة ، يمكن للمشغل التحكم في النظام في جميع أنحاء العالم بسهولة وهو أفضل بكثير من طريقة التحكم في خط الهاتف القديم.

الاختلاف الرئيسي بين نظام التحكم في الوصول TCP / IP و RS485 له عاملين ، الأول هو سرعة الإرسال ، TCP / IP أسرع بكثير من RS485 (TCP / IP هو 10 م/100 م بايت بينما RS485 هو 9600 باود ، 1 باود = 1 بت في الثانية) ، والثاني هو سعة النظام بأكمله ، وحجم RS485 والشبكة المحلية هو 255 ، وحجم WAN أو استخدام الإنترنت غير محدود.

ملاحظة: Dynamic DNS هو نظام يسمح بتحديث بيانات اسم المجال الموجودة في خادم الأسماء في الوقت الفعلي.الاستخدام الأكثر شيوعًا لهذا هو السماح بتعيين اسم مجال الإنترنت لجهاز كمبيوتر بعنوان IP متغير (ديناميكي).يتيح ذلك للمواقع الأخرى على الإنترنت إنشاء اتصالات بالجهاز دون الحاجة إلى تتبع عنوان IP بنفسها.الاستخدام الشائع لوحدة التحكم في الوصول إلى الباب هو تشغيل برنامج الخادم على جهاز كمبيوتر يحتوي على عنوان IP ديناميكي ، كما هو الحال مع العديد من مزودي خدمة الإنترنت للمستهلكين.
